深度解析：屏蔽泵

屏蔽泵是一种通过特殊结构设计实现介质与驱动部件隔离的离心泵，其核心特点在于无轴封、无泄漏，尤其适用于输送易燃易爆、强腐蚀、有毒有害等高危介质。

一、屏蔽泵的核心结构与工作原理

1.​屏蔽电机与泵腔的隔离设计​

​定子屏蔽套：电机定子外侧包裹高强度非磁性金属屏蔽层(如不锈钢)，形成电磁屏障，阻断电机内部的磁场对液体的感应。

​转子屏蔽套：转子轴延伸至泵腔内，同样包裹屏蔽层，防止液体接触电机绕组。

​冷却循环系统：通过外接冷却水循环，降低屏蔽层因摩擦产生的热量。

​2.工作原理​

电机驱动叶轮旋转产生离心力，介质在泵腔内完成输送，由于电机与介质隔绝，实现了零泄漏。

​关键技术参数：

材质：屏蔽套(316L不锈钢/哈氏合金)、叶轮(PTFE/陶瓷)

温度范围：-20℃~+250℃

扬程：10m~300m

流量：0.1m³/h~500m³/h

​二、屏蔽泵的核心优势

1.无泄漏、零外泄：取消机械密封及动态密封点，介质全封闭于屏蔽套内，从结构上杜绝轴封老化、磨损失效引起的跑冒滴漏，特别适合剧毒、强腐蚀、易燃易爆介质的输送。

2.低维护成本：无机械密封需定期更换，轴承多采用石墨自润滑结构靠输送介质冷却润滑，正常运行周期内维护频次显著低于普通离心泵。

3.运行平稳、低噪声：转子与叶轮同轴整体屏蔽封装，取消联轴器及外露旋转件，振动源少，噪声通常≤75 dB(A)。

4.结构紧凑、占地小：电机与泵一体化共轴设计，无需对中找正，安装空间需求小，适合撬装装置或空间受限的管廊下方布置。

5.适应苛刻工况：可通过屏蔽套材质升级(哈氏合金、钛材)及冷却夹套配置，适应高温、高压、强腐蚀及高纯度(如电子级化学品)工况。

三、典型应用场景

1.​化工行业​

输送硫酸、盐酸等腐蚀性液体

石油炼制中处理含硫原油

氟化工生产(如四氟乙烯单体输送)

​2.制药领域​

精制无菌药液(符合GMP标准)

抗生素发酵液的转移

3.​核工业​

放射性废液处理(防污染要求)

高纯度冷却剂循环

​4.新能源领域​

锂电池电解液输送(防燃防爆)

氢燃料电池冷却系统

​四、选型关键要点

​1.介质特性​

化学兼容性：需匹配屏蔽套材质耐腐蚀性

密度与粘度：高粘度介质需选择大通道叶轮

​2.温度与压力​

高温介质(>200℃)需配置冷却夹套

高压工况(>10MPa)选用多级屏蔽泵

3.​防爆要求​

Zone 0/1危险区域需符合ATEX防爆认证

可燃性介质(如甲苯)必须选择本质安全型

简要选型提示

实际选型时应在工艺要求流量–扬程曲线基础上，预留10%～15%余量;输送高粘度或接近饱和蒸汽压的轻组分介质时，需校核必需汽蚀余量(NPSHa>NPSHr)，必要时应降低安装高度或放大入口管径，防止汽蚀损伤石墨轴承。

​五、典型案例

​某石化企业：在苯乙烯储罐区采用屏蔽泵输送液态苯乙烯，避免了因机械密封泄漏引发的火灾风险。

​半导体工厂：使用钛合金屏蔽泵输送高纯度氢氟酸(HF)，满足芯片清洗工艺的特殊纯净要求。

​六、注意事项

1.​散热管理：屏蔽泵需配套冷却系统，长期空转会导致屏蔽层过热失效。

​2.振动监测：定期检测轴承状态，异常振动可能预示屏蔽套磨损。

常见异常初步判断：

电流突然升高或下降：多为轴承严重磨损或转子屏蔽套破损介质进入定子腔，应立即停机检查。

出口压力波动大、流量不足：检查入口过滤器堵塞、逆止阀失效或冷却水路不通导致气蚀。

泵体异常发热：确认冷却/循环液路是否畅通，长时间小流量或空转易造成屏蔽套过热。

​3.禁止反转：部分型号设计为单向旋转，反向运行会损坏叶轮。

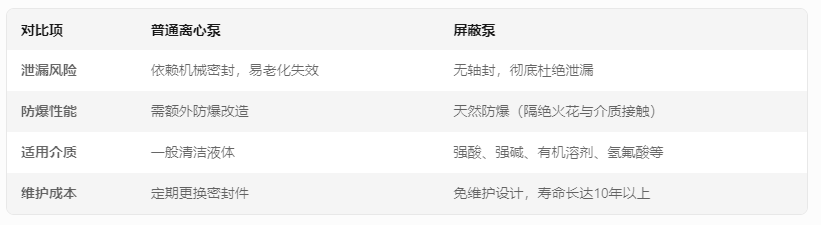

七、屏蔽泵与机械密封离心泵的主要差异

对比项	屏蔽泵	机械密封离心泵
轴封形式	无轴封，屏蔽套全封闭	机械密封（动静环），存在泄漏点
泄漏风险	理论上零外泄漏	随密封老化有一定外泄风险
维护重点	轴承磨损监测、冷却回路通畅	机械密封更换、油封维护
效率	略低（屏蔽套涡流损耗、电机气隙大）	相对较高
初次投资	较高	较低
适用介质	有毒/易燃/强腐蚀/高纯介质	一般清水、油品及普通化工液体
