看完本篇,你会对屏蔽泵有更多了解

更新时间:2024-05-21    访问次数:2117

屏蔽泵(Canned Motor Pump)是一种特殊类型的离心泵,其特点是将电机和泵体结合成一个密封的整体。在这种设计中,泵的工作元件(即叶轮)由一个电动机直接驱动,该电动机的转子被封装在一个充满液体(通常是油)的外壳内,这个外壳被称为“屏蔽壳”或“套管”。由于整个电机转子和泵的旋转部件都被密封在屏蔽壳内,因此这种泵无需传统的机械密封或填料盒来防止流体泄漏。

屏蔽泵与传统的普通泵(如单级或多级离心泵、化工泵等)相比,主要有以下区别:

(一)密封设计

♦ 屏蔽泵:采用无动态密封的设计,电机转子和泵叶轮被封装在一个充满润滑油的屏蔽壳内,因此不存在传统意义上的机械密封或填料密封。

♦ 普通泵:通常依赖机械密封或填料密封来防止泵送介质的泄漏。

(二)泄漏风险

♦ 屏蔽泵:由于其密封的设计,泄漏风险极低,适合输送有毒、有害、易燃、易爆或贵重的流体。

♦ 普通泵:存在泄漏风险,特别是当机械密封或填料密封失效时。

(三)维护需求

♦ 屏蔽泵:由于没有机械密封或填料盒,维护需求较低,特别是在无需频繁更换密封件的情况下。

♦ 普通泵:需要定期维护和更换机械密封或填料,维护成本较高。

(四)运行可靠性

♦ 屏蔽泵:简化的设计和较少的移动部件提高了运行的可靠性。

♦ 普通泵:可能因为密封件的磨损或故障而导致运行不稳定。

(五)效率和寿命

♦ 屏蔽泵:通常具有较高的效率和较长的使用寿命,因为它们的设计减少了内部摩擦和磨损。

♦ 普通泵:效率和寿命受到密封件性能的影响,密封件的磨损可能导致效率下降和寿命缩短。

(六)成本

♦ 屏蔽泵:初始采购成本和维护成本通常高于普通泵,但由于其长期的稳定性和低泄漏风险,整体生命周期成本可能更具优势。

♦ 普通泵:初始成本较低,但可能需要更高的维护成本和更频繁的停机时间。

(七)应用范围

♦ 屏蔽泵:适用于对泄漏要求严格、对卫生要求高、或处理腐蚀性和磨蚀性流体的应用场合。

♦ 普通泵:适用范围广泛,但在处理敏感流体或要求无泄漏的应用中可能需要额外的密封措施。

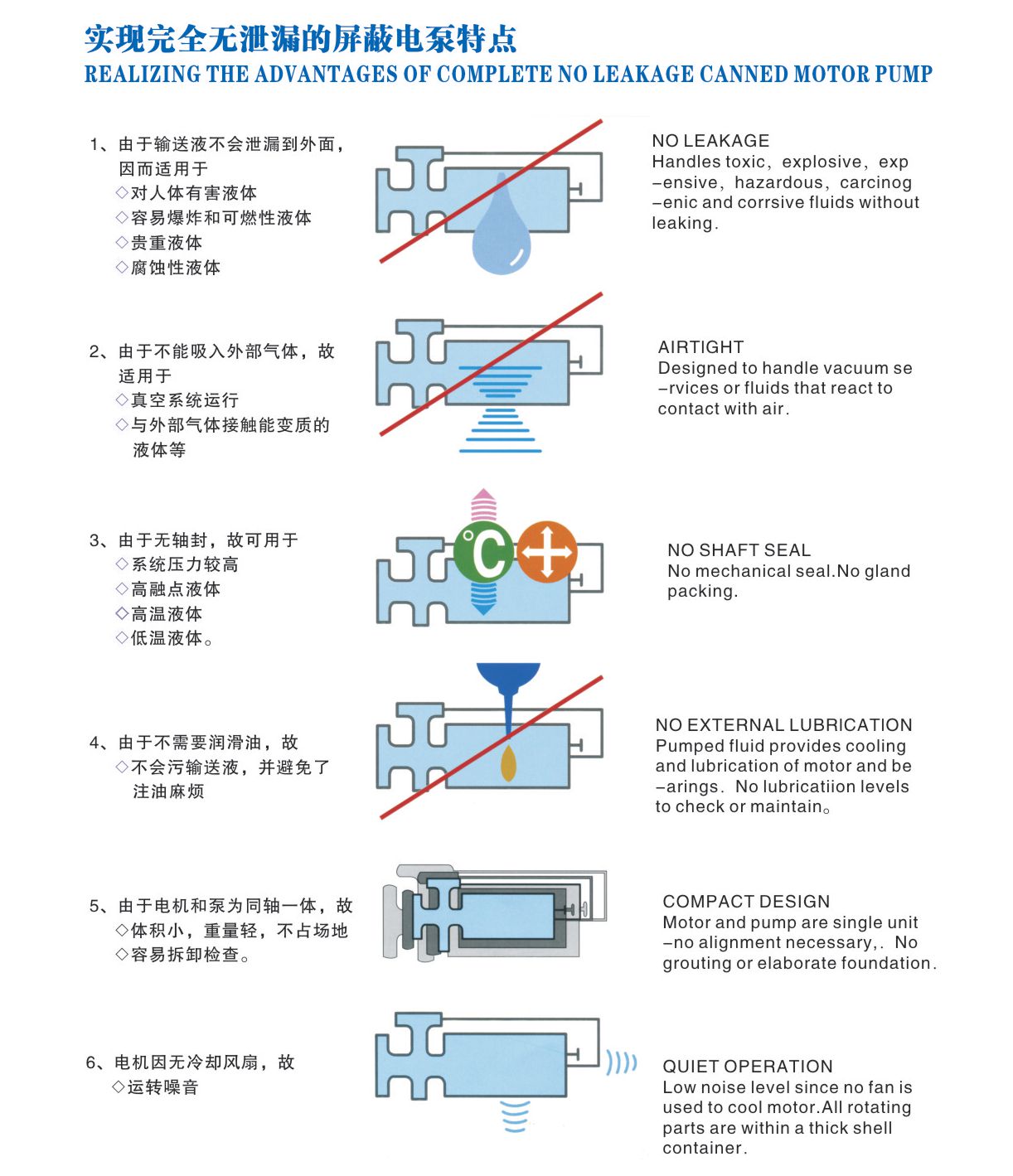

屏蔽泵的主要特点:

无泄漏:由于采用密封设计,屏蔽泵可以有效地防止泵送介质的泄漏,适用于输送有毒、有害、易燃、易爆的液体。

维护少:由于没有机械密封或填料,屏蔽泵的维护需求相对较低。

高可靠性:产品设计简化了结构,提高了运行的可靠性。

长寿命:由于泵和电机之间没有摩擦部件,屏蔽泵通常具有较长的使用寿命。

清洁和安全:产品设计有助于保持泵送介质的纯净,特别适用于对卫生要求较高的场合。

高效率:由于泵和电机的紧密结合,屏蔽泵的效率通常较高。

屏蔽泵的应用非常广泛,特别是在需要处理危险或敏感流体的场合,如化工、制药、食品加工等行业。

屏蔽泵结构图

屏蔽泵出现故障的排除方法:

 1 TRG表指示及电泵状态:表针指示逐渐增加,指针不摆动或者运行状态差。

  可能的故障:电源电压升高或者轴承磨损增加。

  检查或处理方法:先检查端电压是否正常,再检查轴承磨损,如果超值则更换轴承。

 2 TRG表指示及电泵状态:表针摆动无规则,电泵流量、压力不稳,内部声音不正常或电机局部发热。

  可能的故障:循环系统不正常,流量不足或有气泡。

  检查或处理方法:检查循环液管路,检查电泵类型是否符合工艺要求。

 3 TRG表指示及电泵状态:表针突然上升到红色区域,表针摆动幅度增加,且有规则性波动,有时停机后再启动故障消失。

  可能的故障:转子笼条涨开造成局部断条。

  检查或处理方法:换同型号转子。

 4 TRG表指示及电泵状态:表针突然上升到红色区域,表针摆动幅度增加,且有规则性波动,伴随泵内声音不正常。

  可能的故障:叶轮摇动、转轴弯曲、口环磨损。

  检查或处理方法:拆机检查。

 5 TRG表指示及电泵状态:表针指示值大于0.75,运转不顺畅,流量、压力低。

  可能的故障:电源相序接反。

  检查或处理方法:检查电源相序并重接电源。

 6 TRG表指示及电泵状态:表针正常,运转不顺畅,流量、压力低;或运转正常,表针大于0.75。

  可能的故障:模块三相电源与电动机端子的相序不一致。TRG与热元件线路接错。

  检查或处理方法:检查模块三相电源线与电动机电源线相序是否对应,按正确相序接好。

 7 TRG表指示及电泵状态:表针指示0.5,一相电源为零。

  可能的故障:断相。

  检查或处理方法:检查电源线。

 8 TRG表指示及电泵状态:表针指示忽大忽小;或者摆动,且这种现象是短暂的。

  可能的故障:管路混入异物或者介质有结晶和沉淀。

  检查或处理方法:检查介质状况以及伴热情况。

 9 TRG表指示及电泵状态:电泵工作正常,电源线接反,表针始终大于0.75,有时停转一阶段,再启动故障消失。

  可能的故障:模块或TRG表损坏或TRG系统回路有接地现象。

  检查或处理方法:检查模块输入、输出电参数,检查电表点参数,检查模块、TRG表是否接地。

 10 TRG表指示及电泵状态:表针无指示或指示反向。

  可能的故障:模块极性装反;仪表损坏、模块选用错误。

  检查或处理方法:检查仪表模块类型选用情况,模块安装孔以及仪表的极性对应。

 11 TRG表指示及电泵状态:表针在某位置不动。

  可能的故障:卡针。

  检查或处理方法:维修。

 12 TRG表指示及电泵状态:主电路端子对地绝缘为零,或者启动泵时跳闸了。

  可能的故障:接线框损坏,模块损坏,主绕组损坏,TRG表与热元件接线错误。

  检查或处理方法:把模块及主绕组从接线架上拆下分别检查。

屏蔽泵使用注意事项:

  1、严禁空载运转。

  2、开泵前排气要彻底。泵排气时严防有压力喷出。

  3、断流转动不得超过30秒。

  4、不得逆向连续运转。TRG表在红色区域,禁止运转。小于最小流量不允许运转。

  5、不得在冷却水投用前开泵。

  6、运转中如果有异常现象应及时停泵处理。电泵在运转过程中,温度升高,不要用手触摸。

  7、当过流继电器和热元件动作时,一定要查找原因后才能启动。

  8、环境温度要求-20℃~40℃,湿度不大于85%(25)和规定的防爆标志。

  9、冷却水流量小于要求的值时不允许开泵。
